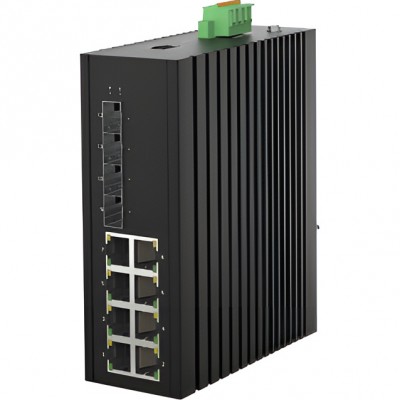

• Наименование IPTRONIC IPTS-PS3-E8P8S410MID
• Интерфейсы
  - Оптические порты: 4
  - Медные RJ45 порты: 8
• Ethernet: 8*10/100/1000Base-T RJ45 PoE, 4*1G/2.5G/10G Base-X SFP+
• Порт управления: 1*RJ45 консольный порт (115200,8, N,1)
• Тревожный выход: Один цифровой выход для релейной сигнализации, пропускная способность реле сигнализации по току: 1A при 24В постоянного тока
• Стандарты
  - IEEE 802.3 10Base-T Ethernet
  - IEEE 802.3u 100Base-TX Ethernet
  - IEEE 802.3ab 1000Base-T Ethernet
  - IEEE 802.3z 1000Base-X Ethernet
  - IEEE802.3x Управление потоком в режимах дуплекс и полудуплекс
  - IEEE 802.1D Spanning Tree Protocol
  - IEEE 802.1w Rapid Spanning Tree Protocol
  - IEEE 802.1Q VLAN
  - ITU-T G.8032 ERPS
  - IEEE 802.1X Port Authentication Network Control
  - IEEE 802.1ab LLDP
  - IEEE 802.3ad LACP

LED индикация

• P (индикатор питания)
  - Не горит: устройство отключено или сломано
  - Горит: устройство работает штатно
• S (индикация статуса системы)
  - Мигает: идет инициализация устройства
  - Горит: устройство работает штатно
• 1-8 (индикация медных портов) Зеленый
  - Не горит: порт отключен
  - Горит: порт подключен
  - Мигает: идет передача / получение данных TX/RX
• 1-8 (индикатор состояния PoE) Желтый
  - Не горит: питание PoE не подается на подключенное устройство
  - Горит: питание PoE подается на подключенное устройство
• 9-12 (индикация оптических портов) Зеленый
  - Не горит: порт отключен
  - Горит: порт подключен
  - Мигает: идет передача / получение данных TX/RX

Параметры питания

• Входное напряжение: 44-57VDC (802.3af), 52-57VDC (802.3at), резервирование входа питания
• Входной ток 5.8A максимум
• Общее токопотребление: Полная загрузка без PoE ≤18W; Бюджет PoE ≤240W
• Способ подключения: Съемная 6-ти пиновая клеммная колодка, пин 5-6 для тревожного реле
• Защита от переполюсовки: Есть
• Защита от перенапряжения: Есть
• Защита от перегрузки по току: Есть

Функции управления уровня L2

• Port aggregation (Объединение портов)
  - Поддерживается GE port агрегация
  - Поддерживается 2.5GE агрегация
  - Поддерживается 10GE агрегация
  - Поддерживается статическая агрегация
  - Поддерживается LACP динамическая агрегация
  - Объединение до 64 групп агрегации и до 8 портов на группу
• Настройка порта
  - Поддерживается IEEE802.3x управление трафиком
  - Поддерживается interface counters
  - Поддерживается изоляция портов
  - Зеркалирование портов (1-к-1, N-к-1)
  - Поддерживается защита от сетевых петель (на основе порта; VLAN)
  - Поддерживается защита от широковещательного шторма (broadcast; unknown multicast; unknown unicast)
• Управление таблицей Macадресов
  - Поддерживается управление static Mac- адресов
  - Поддерживается управление dynamic Mac- адресов
  - Поддерживается фильтрация Mac-адресов
  - Поддерживается ограничение MAC на основе порта и VLAN
  - Поддерживается MAC flapping на основе порта и VLAN
• VLAN: Поддерживаются режимы access; trunk; hybrid
• VLAN классификация: На основе Mac; IP; протоколов на основе VLAN
• GVRP: Поддерживаются режимы Normal; Fixed; Forbidden
• QinQ: QinQ на основе порта; VLAN (VLAN-stacking; VLAN-mapping); трафика
• LLDP: LLDP (Link Layer Discovery Protocol)
• Протоколы защиты основного и резервного каналов связи:
  - IEEE802.1D-STP; IEEE802.1W-RSTP; IEEE802.1S-MSTP
  - Поддерживается G.8032 ERPS протокол, одно кольцо, резервное кольцо и основное кольцо
  - Время восстановления ≤20мс

L2 Multicast / Многоадресная рассылка

• IGMP обнаружение: Поддерживается IGMP обнаружение
• Group address: Поддерживается групповая адресация

Функции безопасности

• ACL
  - IP Standard ACL
  - MAC extend ACL
  - IP extend ACL
  - IPv6 ACL
• QoS
  - Поддерживается QoS Class, меток
  - Поддерживается SP, WRR управление очередью
  - Ограничение скорости на основе нисходящего порта
  - Ограничение скорости на основе восходящего порта
  - Поддержка политик на основе QoS
• 802.1x: Контроль доступа на основе Порта, Mac-адреса, сервера RADIUS
• Защита порта: Port-security
• Защита IP: Соответствие IP порта и MAC адреса
• ARP-проверка: Поддерживается ARP-проверка и ARP фильтрация пакетов для запрещенных пользователей
• Контроль доступа: Поддерживается Telnet/SSH/HTTP/HTTPS контроль доступа пользователей

Функции управления и обслуживания

• Управление пользователями:
  - Поддерживается password protection
  - Поддерживается user authorization management
• SNMP: Поддерживается SNMP версий V1/V2C/V3
• Web управление
  - Web Management
  - Поддерживается HTTP V1.1
  - Поддерживается HTTPS
• CLI управление: Console/Telnet управление через командную строку
• RMON: Поддерживается RMON (Remote Monitoring) alarm
• Обновление прошивки: Обновление прошивки
• Обнаружение ошибок:
  - Ping/Traceroute
  - Dying gasp
  - Поддержка функции DDM для оптических трансиверов
• Определение кабеля: Поддержка обнаружения кабеля с медным портом
• Управление PoE:
  - Поддержка 802.3af/802.3at
  - Поддержка режима Watchdog (автоматическая перезагрузка
  - подключенного PoE устройства по питанию в случае его зависания)
  - Поддержка приоритезации PoE
  - Настройка конфигурации работы портов при получении сигнала
  - тревоги на клемме Alarm.
  - Поддержка конфигурации резервного питания
• NTP: Network Time Protocol
• Системный журнал / отладка:
  - Системный журнал/отладка
  - Отправка системного журнала на три сервера
• Импорт / Экспорт конфигурации: Support FTP/TFTP remote import/export
• Управление разделами: Поддержка переключения между двумя разделами

Функции прикладного уровня

• DHCP поиск:
  - DHCP snooping trust port
  - Support remote-id/circuit-id configuration
  - DHCP option-82
• DHCP клиент: Есть
• Telnet сервер: Есть
• Telnet клиент: Есть
• SSH сервер: Есть
• TACACS: Есть
• sflow: Есть
• TFTP: Поддержка TFTP клиента

Функции управления уровня L3

• ARP ARP таблица устаревания

DHCP сервер

• IPv4 / IPv6: Статическая маршрутизация
• ECMP:
  - Поддержка ECMP (Equal-cost multi-path routing)
  - Поддержка конфигурации of ECMP Max next-hop
  - Поддержка capacity balanced configuration
• Политика маршрутизации: IPv4 prefix-list
• VRRP: Протокол резервирования виртуального маршрутизатора

Спецификация протокола маршрутизации

• RIP: RIPv1/v2
• OSPFv2: OSPFv2
• BGP4:
  - BGP4
  - BGP Поддержка рекурсивной маршрутизации ECMP
  - Support to view the number of neighbors and up/down state
• IS-IS: IS-IS v4
• Количество маршрутов: 13 K

Характеристики коммутации

• Коммутационная матрица: 96 Гбит/с
• Скорость пересылки пакетов: 142.8 Млн пакетов в сек
• Таблица MAC адресов: 16K
• VLAN: 4K
• Буфер: 12 Мбит
• Время задержки: <5 us
• Jumbo Frame: 10 Кб
• MDX/MIDX: Поддерживается
• Watchdog: Поддерживается

Физические параметры

• Класс защиты: IP40
• Монтаж: Монтаж на Din рейку
• Габариты (Ш*Г*В) мм: 54*115*158 мм
• Вес: 1.25 кг

Условия эксплуатации

• Рабочая температура -40°C ~+75°C
• Температура хранения -40°C ~+85°C
• Относительная влажность Эксплуатация: 10%-90%RH; Хранение: 5%-95%RH

Соответствие стандартам

• EMS (соответствие стандартам электрозащиты):
  - Защита по питанию: IEC 61000-4-5: 6KV/4KV (8/20us)
  - Защита Ethernet портов: IEC 61000-4-5: 6KV/2KV (10/700us)
  - RS: IEC 61000-4-3 80 MHz-1 GHz: 10 V/m
  - EFT: IEC 61000-4-4: 4K/2K
  - CS: IEC 61000-4-6 10V
  - ESD: IEC 61000-4-2: Контакт: 8 кВ; Воздух: 15 кВ
• EMI: FCC Часть 15B Класс A
• Ударопрочность IEC 60068-2-27
• Падение IEC 60068-2-32
• Вибрация IEC 60068-2-6
• Сертификация CE/FCC/RoHS
• Наработка на отказ (MTBF) ＞200,000 часов
• Гарантия 5 years
