Температурный режим
Параметр | Обозначение | Мин. | Макс. | Единица< измерения |
---|---|---|---|---|
Температура хранения | TS | -40 | +85 | °C |
Рабочая температура | TA | -5 | 70 | °C |
Напряжение питания | VCC | -0.5 | 3.6 | V |
Относительная влажность | RH | 0 | 85 | % |
Характеристики
Параметр | Обозначение | Мин. | Макс. | Единица измерения |
---|---|---|---|---|
Битрейт | BR | 9.95 | 11.3 | Гб/с |
Коэффициент битовых ошибок | BER | 0 | 10-12 | |
Напряжение питания | VCC | -0.5 | 3.6 | В |
Максимальное поддерживаемое расстояние (MMF, 62,5 мкм 160 МГц-км) | 26 | м | ||
Максимальное поддерживаемое расстояние (MMF, 62,5 мкм OM1 200 МГц-км) | 33 | м | ||
Максимальное поддерживаемое расстояние (ММF, 50 мкм ОМ2500 МГц-км) | 82 | м | ||
Максимальное поддерживаемое расстояние (ММF, 50 мкм OM3 2000 МГц-км) | 300 | м | ||
Максимальное поддерживаемое расстояние (ММF, 50 мкм OM44700 МГц-км) | 400 | м |
Электрические характеристики
Параметр | Обозначение | Мин. | Среднее | Макс. | Единица измерения |
---|---|---|---|---|---|
Напряжение питания | Vcc | 3.135 | 3.465 | V | |
Ток питания | Icc | 300 | mA | ||
Receiver/Принимающая часть | |||||
Допустимое отклонение одностороннего выходного напряжения | V | -0.3 | 4 | V | |
Выходное дифференциальное напряжение Rx | Vo | 180 | 850 | mV | |
Время нарастания и спада выхода Rx | Tr/Tf | 30 | ps | ||
Ошибка LOS | VLOS fault | 2 | VccHOST | V | |
LOS | VLOS norm | Vee | Vee+0.8 | V | |
Transmitter/Передающая часть | |||||
Входное дифференциальное сопротивление | Rin | 100 | Ω | ||
Допуск на одностороннее постоянное напряжение на входе Tx (Ref VeeT) | V | -0.3 | 4 | V | |
Размах дифференциального входного напряжения | Vin,pp | 180 | 700 | mV | |
Напряжение отключения передачи | VD | 2 | Vcc | V | |
Напряжение включения передачи | VEN | Vee | Vee+0.8 | V |
Оптические характеристики
Параметр | Обозначение | Мин. | Среднее | Макс. | Единица измерения |
---|---|---|---|---|---|
Transmitter/Передающая часть | |||||
Длина волны | λt | 840 | 850 | 860 | nm |
Ширина спектра | △λrms | 0.45 | nm | ||
Оптическая мощность | Pavg | -6 | -1 | dBm | |
Оптическая мощность ОМА | Poma | -1.5 | dBm | ||
Выключение лазера | Poff | -30 | dBm | ||
Коэффициент угасания | ER | 3 | dB | ||
Рассеивание передатчика | TDP | 3.9 | dB | ||
Шум относительной интенсивности | Rin | -128 | dB/Hz | ||
Допуск на оптические потери | 20 | dB | |||
Receiver/Принимающая часть | |||||
Длина волны | λr | 840 | 860 | nm | |
Чувствительность приемника (OMA) @ 10.3Gb/s | Sen | -11.1 | dBm | ||
Стрессовая чувствительность (OMA) | SenST | dBm | |||
Los Assert | LOSA | -25 | dBm | ||
Los De-assert | LOSD | -12 | dBm | ||
Los Hysteresis | LOSH | 0.5 | dB | ||
Перегрузка | Sat | 0 | dBm |

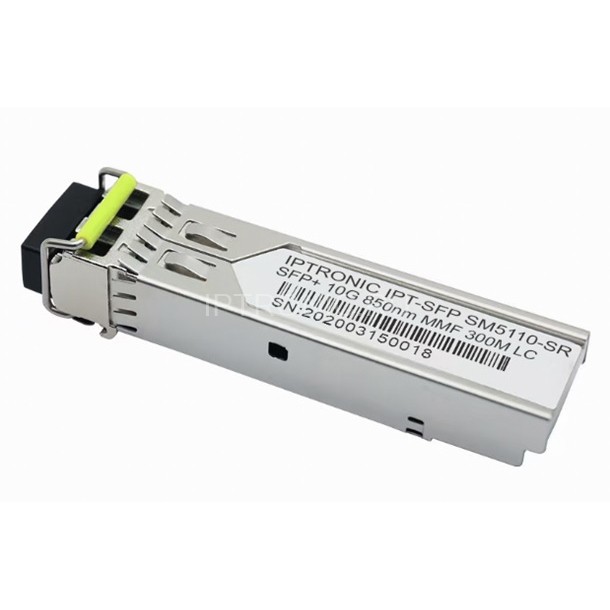

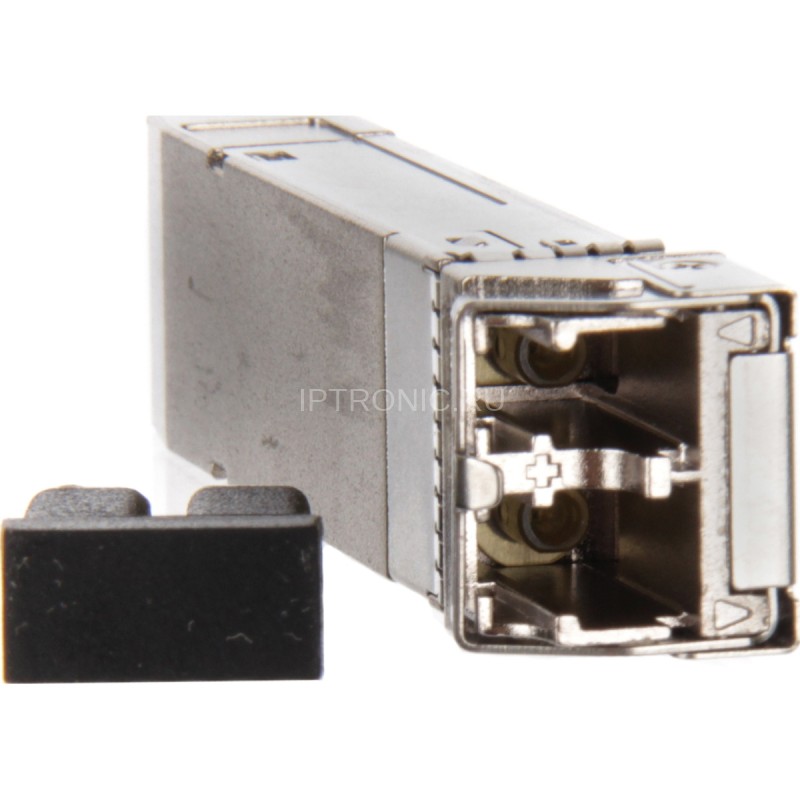

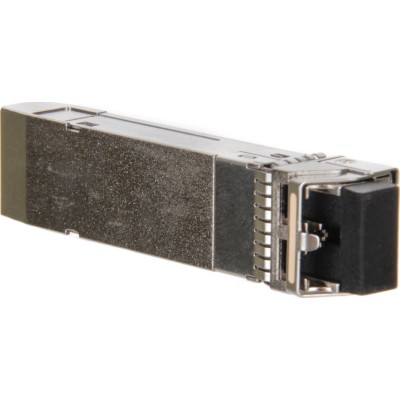

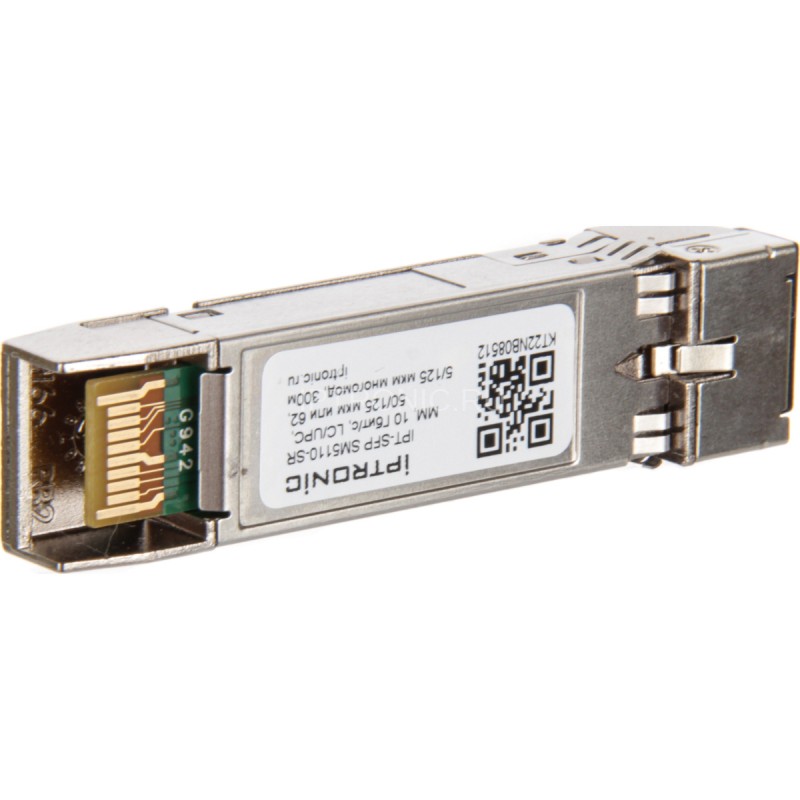

IPT-SFP SM5110-SR представляют собой подключаемые SFP+ малого форм-фактора, предназначенные для использования в 10-гигабитных многоскоростных каналах. Они совместимы с SFF-8431, SFF-8432 и 10GBASE LRM; поддержка 4x, 8x и 10x Fibre Channel. Функции цифровой диагностики доступны через двухпроводной последовательный интерфейс. Высокопроизводительный передатчик с длиной волны 850 нм и высокочувствительный PIN-приемник обеспечивают превосходную производительность Ethernet на расстоянии до 300 м на каналах MMF OM3.
Функции:
Назначение контактов
1 | VeeT | Земля передатчика (общая с землей приемника) |
2 | Tx Fault | Индикация неисправности передатчика |
3 | Tx Disable | Отключение передатчика |
4 | SDL | 2-проводной последовательный интерфейс ввода/вывода данных (SDA) |
5 | SCL | 2-проводной вход последовательного интерфейса (SCL) |
6 | MOD-ABS | Модуль отсутствует, подключитесь к VeeR или VeeT в модуле |
7 | RS0 | Управление приемником SFP+. При высокой скорости входных данных >4,5 Гбит / с; При низкой скорости ввода данных < =4,5 Гбит/с |
8 | LOS | Потеря сигнала |
9 | RS1 | Управление приемником SFP+. При высокой скорости входных данных >4,5 Гбит / с; При низкой скорости ввода данных < =4,5 Гбит/с |
10 | VeeR | Земля приемника (общая с землей передатчика) |
11 | VeeR | Земля приемника (общая с землей передатчика) |
12 | RD- | Инвертированный вывод полученных данных |
13 | RD+ | Вывод полученных данных |
14 | VeeR | Земля приемника (общая с землей передатчика) |
15 | VccR | Питание приемника |
16 | VccT | Питание передатчика |
17 | VeeT | Земля передатчика (общая с землей приемника) |
18 | TD+ | Вход для передачи данных |
19 | TD- | Инвертированный вход для передачи данных |
20 | VeeT | Земля передатчика (общая с землей приемника) |
Рекомендуемая схема:
Структура:
