Артикул: 1183693

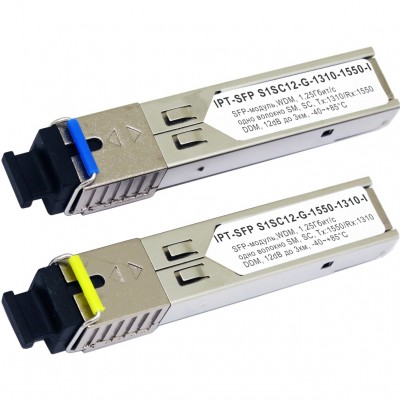

IPTRONIC IPT-SFP S1SC12-G-1550-1310-I + IPT-SFP S1SC12-G-1310-1550-I Kit
В наличии
Комплект из 2 SFP-модулей IPT-SFP S1SC12-G-1310-1550-I и IPT-SFP S1SC12-G-1550-1310-I. Представляет собой комплект высокопроизводительных экономичных модулей, совместимых с интерфейсом LC/SC со встроенным WDM для двунаправленной последовательной оптической передачи данных. Эти модули предназначен дл ... подробнее
Розн. цена: 3 800руб
Комплект из 2 SFP-модулей IPT-SFP S1SC12-G-1310-1550-I и IPT-SFP S1SC12-G-1550-1310-I. Представляет собой комплект высокопроизводительных экономичных модулей, совместимых с интерфейсом LC/SC со встроенным WDM для двунаправленной последовательной оптической передачи данных. Эти модули предназначен для одномодового одиночного волокна, работают на длине волны 1550/1310нм
В наличии — Малое количество
Доставка В пределах МКАД
- при заказе до 20 000 ₽ - 300 ₽
- при заказе более 20 000 ₽ - БЕСПЛАТНО

За пределы МКАД
- при заказе до 40 000 ₽ - от 600 ₽ до 900 ₽
- при заказе более 40 000 ₽ - БЕСПЛАТНО

* уточнить стоимость доставки за МКАД можно в разделе "Доставка и оплата" или у менеджера
24 июля
Самовывоз из пункта выдачи Метро Семеновская/Соколиная гора, ул Вольная, д 35, стр 19 23 июля
Характеристики



Электрические характеристики

Параметр Обозначение Мин. Среднее Макс. Единица измерения
Напряжение Vcc 3.0 3.3 3.6 V
Ток Icc     170 mA
Пусковой ток Isurge     Icc+30 mA
Максимальная мощность Pmax     1.0 mW
Transmitter/Передающая часть:
Входное дифференциальное сопротивление Rin 90 100 110
Несимметричный ввод данных Vin PP 200   1200 mVp-p
Напряжение отключения VD Vcc-1.3   Vcc V
Напряжение включения VEN Vee   Vee+ 0.8 V
Время отключения Tdessert     10 us
Receiver/Принимающая часть:
Несимметричный выход данных Vout,pp 300   800 mv
Время нарастания выходных данных tr     150 ps
Время спада вывода данных tf     150 ps
Ошибка LOS Vlosfault Vcc-0.5   VCC_host V
Норма LOS Vlos norm Vee   Vee+0.5 V
Отказ от источника питания PSR 100     mVpp
Вклад детерминированного джиттера RXΔDJ     51.7 ps
Общий вклад джиттера RXΔTJ     122.4 ps



Параметр Обозначение Мин. Среднее Макс. Единица измерения
Transmitter/Передающая часть:
Длина волны λc 1530 1550 1570 nm
Спектральная ширина σ     1 nm
Оптическая выходная мощность Pout -9   -3 dBm
Оптическое время нарастания/спада tr / tf     160 ps
Коэффициент вымирания ER 12     dB
Вклад детерминированного джиттера TXΔDJ     56.5 ps
Общий вклад джиттера TXΔTJ     119 ps
Глаз-диаграммы Соответствует спецификации IEEE 802.3
Шум относительной интенсивности RIN     -120 dB/Hz
Receiver/Принимающая часть
Длина волны 1290 1310 1330 nm
Перегрузка приемника Pol     -1 dBm
Чувствительность Sen     -24 dBm
Подтверждение RX_LOS LOS A -36     dBm
Отмена RX_LOS LOS D     -26 dBm
Гистерезис RX_LOS LOS H 0.5     dB
Основные
Скорость передачи данных BR   1.25   Gb/s
Частота битовых ошибок BER     10-12
Максимальная поддерживаемая длина канала на 9/125 мкм SMF@155M LMAX   10   km
Общий системный бюджет LB 14     dB



Структура:

Документация
Полное описание

IPTRONIC IPT-SFP S1SC12-G-1550-1310-I + IPT-SFP S1SC12-G-1310-1550-I Kit представляет собой комплект высокопроизводительных экономичных модулей, совместимых с интерфейсом LC/SC со встроенным WDM для двунаправленной последовательной оптической передачи данных. Эти модули предназначен для одномодового одиночного волокна, работают на длине волны 1550/1310нм.

Секция передатчика включает в себя FP и микросхему драйвера с температурной компенсацией и схемой автоматического управления мощностью, что делает выходную мощность секции передатчика и коэффициент погашения стабильными при рабочей температуре.

Секция приемника включает в себя эффективный фотодиод InGaAs и трансимпеданс с АРУ для широкого динамического диапазона.

Функции:

  • До 1,25 Гбит/с
  • Поддержка горячей замены
  • Одно волокно SC для двунаправленной передачи
  • Длина волны(передающая) 1550нм
  • Длина волны(принимающая) 1310нм
  • Встроенные цифровые диагностические функции
  • Интерфейс мониторинга
  • Тип волокна SMF, 9/125μm
  • Расстояние передачи данных 10км
  • Питание +3.3В
  • Диапазон температур: от -40°C до 85°C
  • Низкий уровень электромагнитных помех, защита от электрического разряда
  • Соответствие требованиям RoHS, отсутствия свинца

Схема номеров и названий контактов блока разъемов главной платы

Номер
Имя
Назначение
1 VeeT Земля передатчика (общая с землей приемника)
2 TX Fault Индикация неисправности передатчика
3 TX Disable Отключение передатчика
4 MOD-DEF2 SDA последовательный сигнал передачи данных
5 MOD-DEF1 SCL последовательный синхронный сигнал
6 MOD-DEF0 Индикация наличия трансивера
7 Rate Select Не используется
8 LOS Потеря сигнала
9 VeeR Земля приемника (общая с землей передатчика)
10 VeeR Земля приемника (общая с землей передатчика)
11 VeeR Земля приемника (общая с землей передатчика)
12 RD- Инвертированный вывод полученных данных
13 RD+ Вывод полученных данных
14 VeeR Земля приемника (общая с землей передатчика)
15 VccR Питание приемника
16 VccT Питание передатчика
17 VeeT Земля передатчика (общая с землей приемника)
18 TD+ Вход для передачи данных
19 TD- Инвертированный вход для передачи данных
20 VeeT Земля передатчика (общая с землей приемника)



Рекомендуемая схема:
