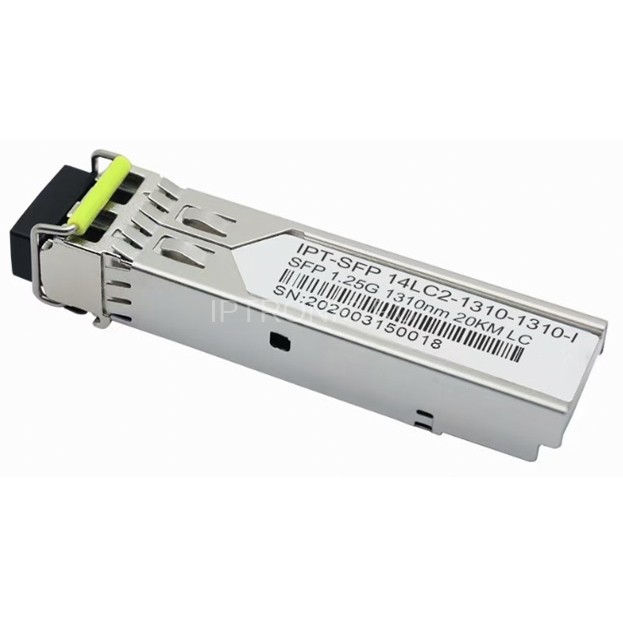

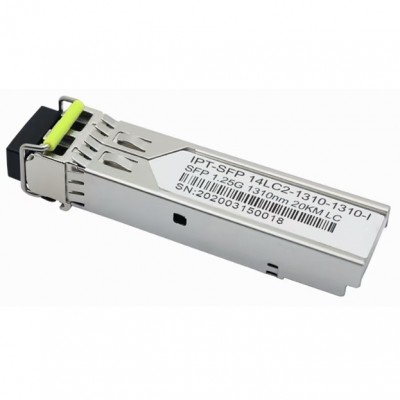

IPTRONIC IPT-SFP 14LC2-1310-1310
На заказ
Приемопередатчик с малым форм-фактором (SFP) представляет собой высокопроизводительный экономичный модуль с дуплексным оптическим интерфейсом LC, стандартным CML со связью по переменному току для высокоскоростного сигнала, сигналов управления и контроля LVTTL. В секции приемника используется PIN-при ... подробнее
Розн. цена: 1 600руб
Приемопередатчик с малым форм-фактором (SFP) представляет собой высокопроизводительный экономичный модуль с дуплексным оптическим интерфейсом LC, стандартным CML со связью по переменному току для высокоскоростного сигнала, сигналов управления и контроля LVTTL. В секции приемника используется PIN-приемник, а в передатчике используется лазер FP 1310 нм. 14 дБ обеспечивает применение этого модуля 1000 BASE Ethernet на расстоянии 20 км.
Характеристики



Параметр Обозначение Мин. Среднее Макс. Единица измерения
Напряжение Vcc 3.0 3.30 3.6 V
Ток Icc   160 170 mA
Пусковой ток Isurge     Icc+30 mA
Максимальная мощность Pmax     1.0 mW
Transmitter/Передающая часть:
Входное дифференциальное сопротивление Rin 90 100 110
Несимметричный ввод данных Vin PP 200   1200 mVp-p
Напряжение отключения VD Vc-1.3   Vcc V
Напряжение включения VEN Vee   Vee+ 0.8 V
Время отключения Tdessert     10 us
Receiver/Принимающая часть:
Несимметричный выход данных Vout,pp 300   1000 mv
Время нарастания выходных данных tr     260 ps
Время спада вывода данных tf     260 ps
Ошибка LOS Vlosfault Vcc – 0.5   VCC_host V
Норма LOS Vlos norm Vee   Vee+0.5 V
Отказ от источника питания PSR 100     mVpp
Вклад детерминированного джиттера RXΔDJ     51.7 ps
Общий вклад джиттера RXΔTJ     122.4 ps



Оптические параметры

Параметр Обозначение Мин. Среднее Макс. Единица измерения
Transmitter/Передающая часть:
Длина волны λc 1270 1310 1360 nm
Спектральная ширина σ     3 nm
Оптическая выходная мощность Pout 30     dBm
Оптическое время нарастания/спада tr / tf -9   -3 ps
Коэффициент вымирания ER     260 dB
Вклад детерминированного джиттера TXΔDJ 12     ps
Общий вклад джиттера TXΔTJ     -120 ps
Глаз-диаграммы Соответствует спецификации IEEE 802.3
Шум относительной интенсивности RIN     -120 dB/Hz
Receiver/Принимающая часть
Длина волны 1100   1670 nm
Перегрузка приемника Pol -1     dBm
Чувствительность Sen     -24 dBm
Подтверждение RX_LOS LOS A -36     dBm
Отмена RX_LOS LOS D     -26 dBm
Гистерезис RX_LOS LOS H   2 2.5 dB
Основные
Скорость передачи данных BR 1062 1250   Gb/s
Частота битовых ошибок BER     10-12
Максимальная поддерживаемая длина канала
на 9/125 мкм SMF@155M
LMAX     2 km
Общий системный бюджет LB 8     dB



Структура:

Документация
Полное описание

IPT-SFP 14LC2-1310-1310 приемопередатчик с малым форм-фактором (SFP) представляет собой высокопроизводительный экономичный модуль с дуплексным оптическим интерфейсом LC, стандартным CML со связью по переменному току для высокоскоростного сигнала, сигналов управления и контроля LVTTL. В секции приемника используется PIN-приемник, а в передатчике используется лазер FP 1310 нм. 14 дБ обеспечивает применение этого модуля 1000 BASE Ethernet на расстоянии 20 км.

Функции:

  • До 1,25 Гбит/с
  • Поддержка горячей замены
  • Одно волокно LC для двунаправленной передачи
  • Длина волны(передающая) FP 1310нм
  • Дуплексный разъем LC
  • Встроенные цифровые диагностические функции
  • Интерфейс мониторинга
  • Тип волокна SMF, 9/125μm
  • Расстояние передачи данных 20км
  • Питание +3.3В
  • Диапазон температур: от 0°C до 70°C
  • Низкий уровень электромагнитных помех, защита от электрического разряда
  • Соответствие требованиям RoHS, отсутствия свинца

Назначение контактов

Схема номеров и названий контактов блока разъемов главной платы



Рекомендуемая схема хоста SFP
