Артикул: 1176347

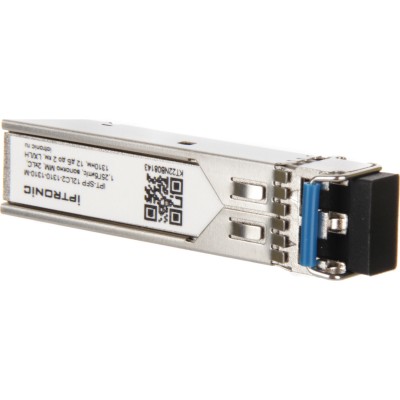

IPTRONIC IPT-SFP 12LC2-1310-1310-M
В наличии
Приемопередатчик с малым форм-фактором (SFP) представляет собой высокопроизводительный и экономичный модуль с дуплексным оптическим интерфейсом LC, стандартным CML со связью по переменному току для высокоскоростного сигнала и сигналами управления и мониторинга LVTTL.
В секции приемника используется ... подробнее PIN-приемник, а в передатчике используется лазер FP 1310 нм, смещение канала до 8 дБ обеспечивает применение этого модуля 1000 BASE Ethernet на расстоянии 2 км. скрыть
Розн. цена: 1 800руб
Приемопередатчик с малым форм-фактором (SFP) представляет собой высокопроизводительный и экономичный модуль с дуплексным оптическим интерфейсом LC, стандартным CML со связью по переменному току для высокоскоростного сигнала и сигналами управления и мониторинга LVTTL.
В секции приемника используется PIN-приемник, а в передатчике используется лазер FP 1310 нм, смещение канала до 8 дБ обеспечивает применение этого модуля 1000 BASE Ethernet на расстоянии 2 км.
В наличии — Среднее количество
Доставка
В пределах МКАД
- при заказе до 20 000 ₽ - 300 ₽
- при заказе более 20 000 ₽ - БЕСПЛАТНО
За пределы МКАД
- при заказе до 40 000 ₽ - от 600 ₽ до 900 ₽
- при заказе более 40 000 ₽ - БЕСПЛАТНО
* уточнить стоимость доставки за МКАД можно в разделе "Доставка и оплата" или у менеджера 19 октября
- при заказе до 20 000 ₽ - 300 ₽
- при заказе более 20 000 ₽ - БЕСПЛАТНО
За пределы МКАД
- при заказе до 40 000 ₽ - от 600 ₽ до 900 ₽
- при заказе более 40 000 ₽ - БЕСПЛАТНО
* уточнить стоимость доставки за МКАД можно в разделе "Доставка и оплата" или у менеджера 19 октября
Самовывоз из
пункта выдачи
Метро Семеновская/Соколиная гора, ул Вольная, д 35, стр 19
18 октября
Характеристики
| Параметр | Обозначение | Мин. | Среднее | Макс. | Единица измерения |
|---|---|---|---|---|---|
| Напряжение | Vcc | 3.0 | 3.30 | 3.6 | V |
| Ток | Icc | 160 | 170 | mA | |
| Пусковой ток | Isurge | Icc+30 | mA | ||
| Максимальная мощность | Pmax | 1.0 | mW | ||
| Transmitter/Передающая часть: | |||||
| Входное дифференциальное сопротивление | Rin | 90 | 100 | 110 | |
| Несимметричный ввод данных | Vin PP | 200 | 1200 | mVp-p | |
| Напряжение отключения | VD | Vc-1.3 | Vcc | V | |
| Напряжение включения | VEN | Vee | Vee+ 0.8 | V | |
| Время отключения | Tdessert | 10 | us | ||
| Receiver/Принимающая часть: | |||||
| Несимметричный выход данных | Vout,pp | 300 | 1000 | mv | |
| Время нарастания выходных данных | tr | 260 | ps | ||
| Время спада вывода данных | tf | 260 | ps | ||
| Ошибка LOS | Vlosfault | Vcc – 0.5 | VCC_host | V | |
| Норма LOS | Vlos norm | Vee | Vee+0.5 | V | |
| Отказ от источника питания | PSR | 100 | mVpp | ||
| Вклад детерминированного джиттера | RXΔDJ | 51.7 | ps | ||
| Общий вклад джиттера | RXΔTJ | 122.4 | ps | ||
Оптические параметры
| Параметр | Обозначение | Мин. | Среднее | Макс. | Единица измерения |
|---|---|---|---|---|---|
| Transmitter/Передающая часть: | |||||
| Длина волны | λc | 1270 | 1310 | 1360 | nm |
| Спектральная ширина | σ | 3 | nm | ||
| Оптическая выходная мощность | Pout | 30 | dBm | ||
| Оптическое время нарастания/спада | tr / tf | -9 | -3 | ps | |
| Коэффициент вымирания | ER | 260 | dB | ||
| Вклад детерминированного джиттера | TXΔDJ | 12 | ps | ||
| Общий вклад джиттера | TXΔTJ | -120 | ps | ||
| Глаз-диаграммы | Соответствует спецификации IEEE 802.3 | ||||
| Шум относительной интенсивности | RIN | -120 | dB/Hz | ||
| Receiver/Принимающая часть | |||||
| Длина волны | | 1100 | 1670 | nm | |
| Перегрузка приемника | Pol | -1 | dBm | ||
| Чувствительность | Sen | -24 | dBm | ||
| Подтверждение RX_LOS | LOS A | -36 | dBm | ||
| Отмена RX_LOS | LOS D | -26 | dBm | ||
| Гистерезис RX_LOS | LOS H | 2 | 2.5 | dB | |
| Основные | |||||
| Скорость передачи данных | BR | 1062 | 1250 | Gb/s | |
| Частота битовых ошибок | BER | 10-12 | |||
| Максимальная поддерживаемая длина канала на 9/125 мкм SMF@155M | LMAX | 2 | km | ||
| Общий системный бюджет | LB | 8 | dB | ||
Структура:
Документация
Полное описание
IPTRONIC IPT-SFP 12LC2-1310-1310-M Приемопередатчик с малым форм-фактором (SFP) представляет собой высокопроизводительный и экономичный модуль с дуплексным оптическим интерфейсом LC, стандартным CML со связью по переменному току для высокоскоростного сигнала и сигналами управления и мониторинга LVTTL. В секции приемника используется PIN-приемник, а в передатчике используется лазер FP 1310 нм, смещение канала до 8 дБ обеспечивает применение этого модуля 1000 BASE Ethernet на расстоянии 2 км.
Функции:
- До 1,25 Гбит/с
- Поддержка горячей замены
- Длина волны 1310нм
- Дуплексный разъем LC
- Интерфейс мониторинга, совместимый с SFF-8472
- Тип волокна MMF, 50/125μm
- Расстояние передачи данных 2км
- Питание +3.3В
- Диапазон температур: от -5°C до 70°C
- Низкий уровень электромагнитных помех, защита от электрического разряда
- Соответствие требованиям RoHS, отсутствия свинца
Назначение контактов
Схема номеров и названий контактов блока разъемов главной платы
Рекомендуемая схема хоста SFP
