Автоматизированная система питания и очистки сетевых камер IPTRONIC IPT-PW01.

Уличная автоматизированная система питания и жидкой очистки сетевых камер предназначена для осуществления питания, очистки оптики и элементов ИК подсветки сетевых видеокамер, а также для обеспечения гарантированной передачи видеоконтента с камер на устройства хранения и мониторинга видеоинформации.

Система рассчитана для работы в жестких условиях внешней среды (-40 … +50 С) с любыми типами камер и в зависимости от требований может комплектоваться различными видами оборудования.

Комплектация поставки

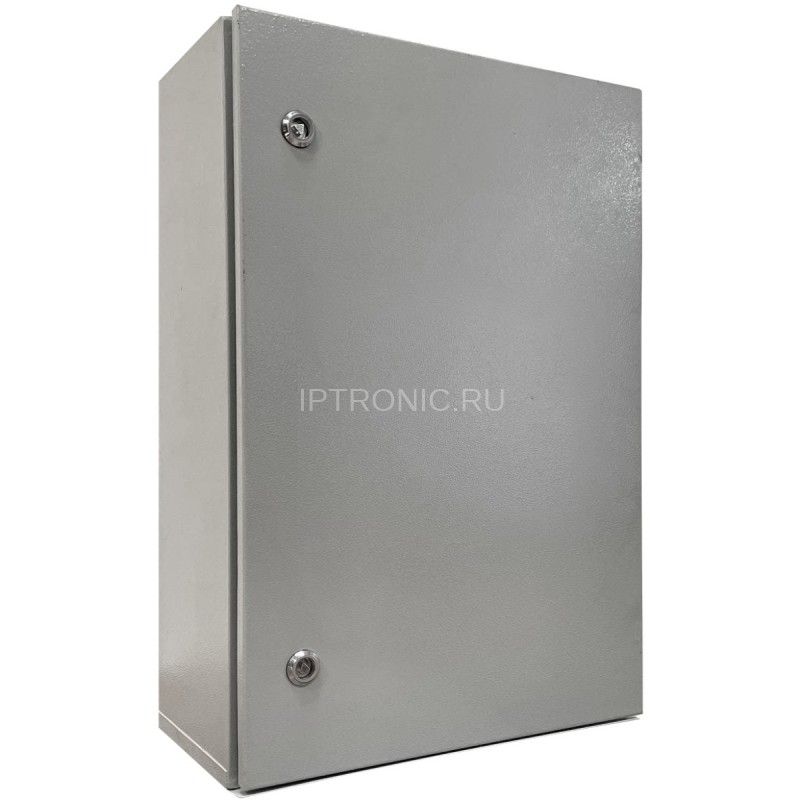

1. Монтажный шкаф - 1шт.

2. Шланг 5м - 1шт.

3. Ключ - 2шт.


Базовая комплектация IPTRONIC IPT-PW01

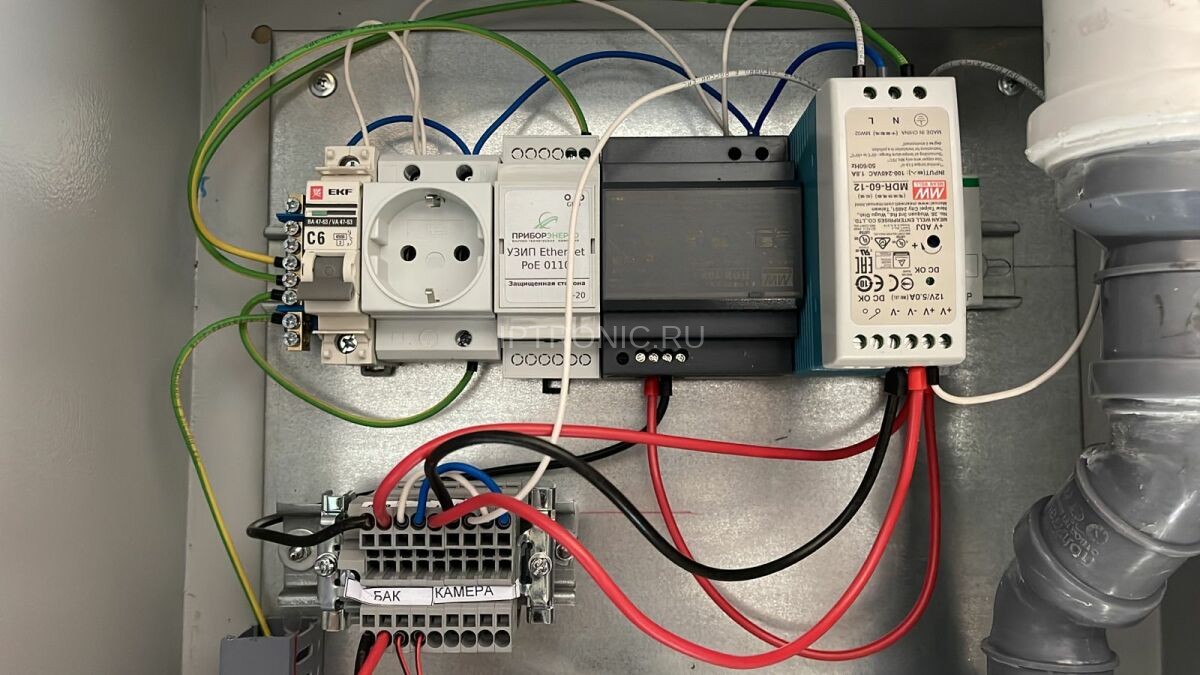

- Монтажный шкаф IP54 (600*400*220 мм), питание 220 В:

• AC-DC преобразователь для питания камеры (тип и мощность в зависимости от модели)

• AC-DC преобразователь 12V для питания системы омывания (в зависимости от количества насосов)

• Промежуточное реле для запуска насоса 12V

• Выключатель с защитой 220 В

• Грозозащита сигнальных и питающих цепей

• Габариты (мм): 600*400*220 мм

• Масса (кг): 12.00

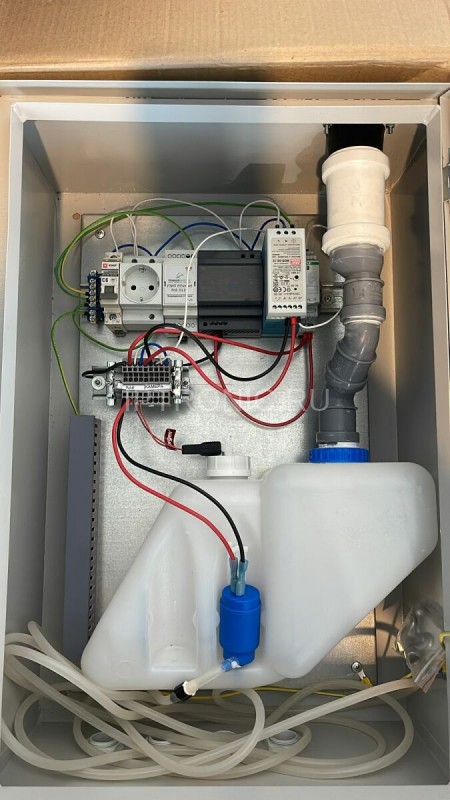

- Технические характеристики системы омывания:

• Пластиковый бак, объемом 5 литров

• Насос (рабочее давление подачи жидкости 2 Бар)

• Форсунка омывателя (расход 7-12 мл/сек)

• Кронштейн крепления очистителя (в зависимости от конструкции камеры)

• Датчик уровня жидкости в баке

• Клапан защиты от обратного движения жидкости

• Соединительная трубка (насос – форсунка) 5 метров


- Опционально:

• Промежуточное реле для запуска насоса 12V (при использовании 2 насосов)

• Медиаконвертер (для оптических линий)

• Сетевой коммутатор

• Розетка

• Система подсветки шкафа

• ИБП (для резервного питания)

• Исполнение шкафа IP67

• Внутренний обогреватель

• Установка бачка с омывающей жидкостью в отдельный шкаф


Рекомендации по эксплуатации

Устройство и принцип работы.

Исполнение комплекса – уличное, всепогодное, используемые компоненты и конструкция позволяют бесперебойно функционировать 24 часа в сутки, 7 дней в неделю, круглогодично.

Для включения насоса необходимо замкнуть контакты 2/3 и 4, для остановки насоса контакты необходимо разомкнуть. В зависимости от системы управляющим устройством для насоса может выступать нормально разомкнутая кнопка или сетевое реле.

Схема электрическая принципиальная

0; 8 – Насос
5; 6 – Датчик низкого количества омывающей жидкости
2/3; 4 – Управление включением насоса

Подключение питания 220в:
