Артикул: 1663171

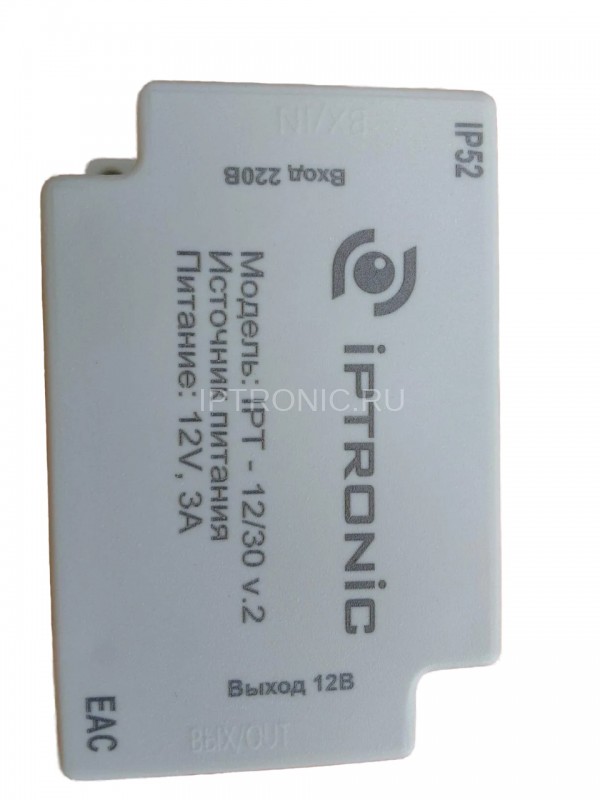

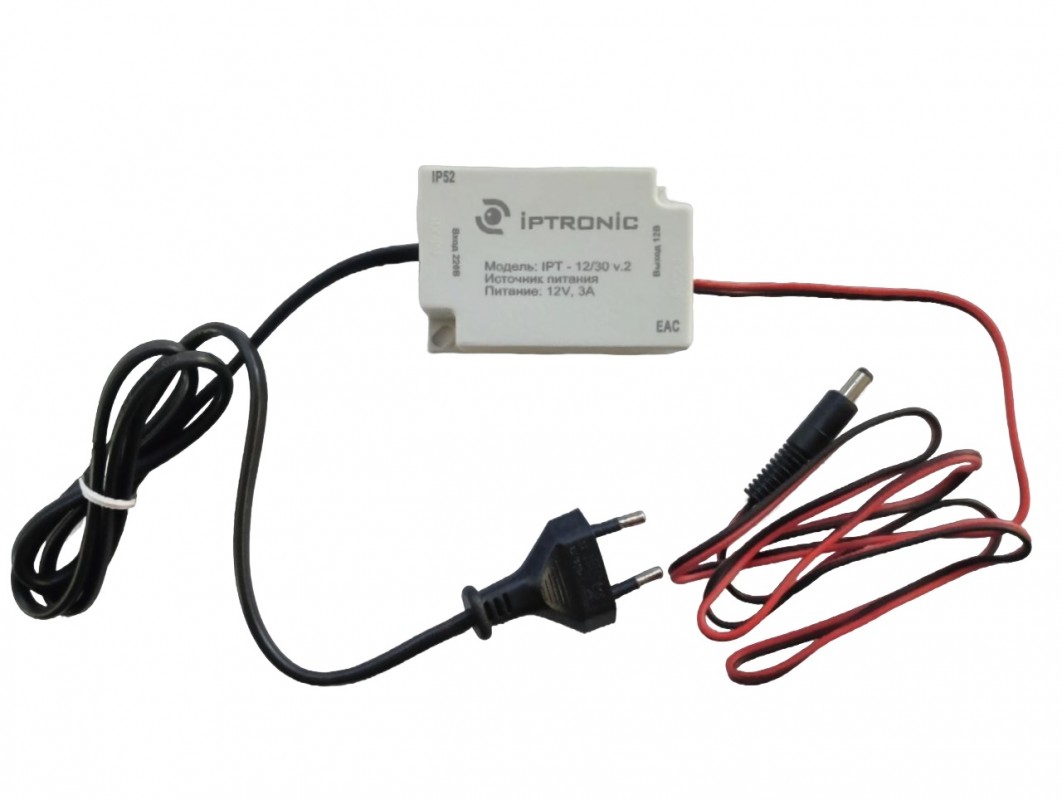

IPTRONIC IPT-12/30 v.2
В наличии
Источник вторичного электропитания. Входное напряжение - ≈150÷265В, частота 50 Гц;  Постоянное выходное напряжение: 12,5±0,3,В;  Напряжения пульсаций (от пика до пика): не более 30 мВ;  Номинальный выходной ток: 3A. *  Но не более 2А при температуре +35…40°С;  Масса, не более: 0,3 кг;  Класс защиты ... подробнее
Розн. цена: 990руб
Заказать в один клик

Источник вторичного электропитания. Входное напряжение - ≈150÷265В, частота 50 Гц;  Постоянное выходное напряжение: 12,5±0,3,В;  Напряжения пульсаций (от пика до пика): не более 30 мВ;  Номинальный выходной ток: 3A. *  Но не более 2А при температуре +35…40°С;  Масса, не более: 0,3 кг;  Класс защиты от поражения электрическим током: 2;  Электронная защита от короткого замыкания и перегрузки по току;  Защита от пробоя вход-выход 4000В;  Автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки;  Защита от перегрузки по входу;  Защита потребителей от перенапряжения на входе;  Неограниченное время нахождения в состоянии короткого замыкания;  Индикация рабочих режимов: световая;  Время наработки на отказ: не менее 100 000 часов;  Температура монтажа: - 10 … +40°С; Температура эксплуатации: - 40 … +40°С.

В наличии — Среднее количество
Доставка В пределах МКАД
- при заказе до 20 000 ₽ - 300 ₽
- при заказе более 20 000 ₽ - БЕСПЛАТНО

За пределы МКАД
- при заказе до 40 000 ₽ - от 600 ₽ до 900 ₽
- при заказе более 40 000 ₽ - БЕСПЛАТНО

* уточнить стоимость доставки за МКАД можно в разделе "Доставка и оплата" или у менеджера 19 ноября
Самовывоз из пункта выдачи Метро Семеновская/Соколиная гора, ул Вольная, д 35, стр 19 Завтра
Характеристики



  • Входное напряжение - ≈150÷265В, частота 50 Гц;
  • Постоянное выходное напряжение: 12,5±0,3,В;
  • Напряжения пульсаций (от пика до пика): не более 30 мВ;
  • Номинальный выходной ток: 3A. * Но не более 2А при температуре +35…40°С
  • Масса, не более: 0,3 кг;
  • Класс защиты от поражения электрическим током: 2;
  • Электронная защита от короткого замыкания и перегрузки по току;
  • Защита от пробоя вход-выход 4000В;
  • Автоматическое восстановление выходного напряжения после снятия короткого замыкания или перегрузки;
  • Защита от перегрузки по входу;
  • Защита потребителей от перенапряжения на входе;
  • Неограниченное время нахождения в состоянии короткого замыкания;
  • Индикация рабочих режимов: световая;
  • Время наработки на отказ: не менее 100 000 часов;
  • Температура монтажа: - 10 … +40°С
  • Температура эксплуатации: - 40 … +40°С
Полное описание

IPTRONIC IPT-12/30 v.2 - источник вторичного электропитания, предназначен для обеспечения электропитания потребителей при номинальном напряжении 12В постоянного тока и токе потребления до 3A.

Электропитание БП осуществляется от сети переменного тока 50 Гц напряжением от 150В до 265В.

БП предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы.

Конструкция прибора и принцип работы

Конструкция БП предусматривает его использование в настенном положении. В корпусе изделия предусмотрены выемки для его крепления, а также возможность крепления прибора на двухсторонний скотч. Для доступа к контактным клеммам, расположенных на печатной плате устройства, необходимо снять две крышки, расположенные по бокам устройства. На печатной плате расположены сетевая вилка: ХP1 для подключения к изделию питания 220В; ХP2 для подключения нагрузки. Там же расположен предохранитель FU1 в цепи 220В номиналом 1А. БП имеет на передней панели световой индикатор «+12В», который красным свечением индицирует наличие выходного напряжения. Индикатор не горит при коротком замыкании в нагрузке и вспыхивает раз в одну-две секунды при токовой перегрузке выхода. Если причина аварии устранена, то напряжение на выходе возвращается к номинальному значению. Допускается продолжительная работа изделия в режиме короткого замыкания или перегрузки. При отсутствии напряжения в сети индикатор погаснет.

Порядок установки

Установите БП в месте, где он защищен от воздействия атмосферных осадков, механических повреждений и доступа посторонних лиц.

Произведите монтаж линий, соединяющих БП с источником сетевого напряжения, и подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой электрических соединений, показанной на рис
